Puolijohdevalmistuslaitoksen steriilissä, ilmasto-ohjatussa ympäristössä piikiekko lähtee matkalle satojen monimutkaisten käsittelyvaiheiden läpi. Jokaisessa vaiheessa kiekon pinnan tulee olla virheettömän puhdas. Mutta fotoresistin poistamisen, syövytyksen tai kerrostuksen jälkeen jäljelle jää väistämättä mikroskooppisia epäpuhtauksia – orgaanisia jäämiä, luontaisia oksideja ja submikronisia hiukkasia. Nämä näkymättömät viholliset, joiden halkaisija on vain muutaman nanometrin, voivat aiheuttaa katastrofaalisia vikoja: avoimen piirin, oikosulun tai laitteen, joka ei täytä suorituskykyvaatimuksia. Perinteiset märkäpuhdistusmenetelmät, jotka perustuvat kemiallisiin kylpyihin ja huuhteluihin, eivät pääse yltämään korkean kuvasuhteen rakenteiden pohjaan ja voivat jättää kemikaalijäämiä, jotka ovat itse kontaminaatioita. Tämä on haaste, johon puolijohdeplasmapuhdistustekniikka luotiin vastaamaan.

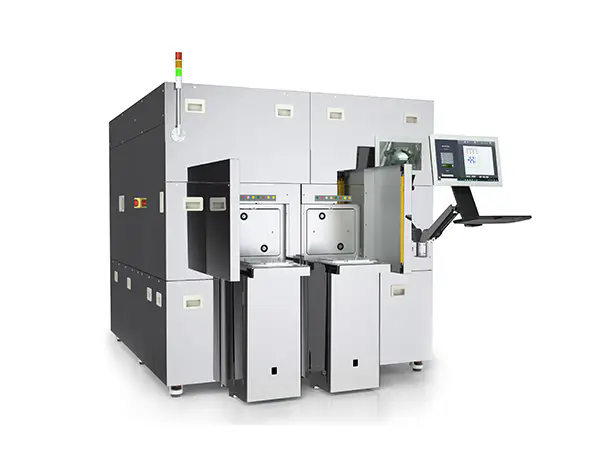

Puolijohdeplasman puhdistusaine on puolijohteiden tarkastuslaitteiston erikoisosa, joka käyttää plasmaa – ionisoitua kaasua, joka sisältää elektroneja, ioneja ja neutraaleja radikaaleja – poistamaan epäpuhtaudet puolijohteiden pinnoilta vahingoittamatta alla olevaa materiaalia. Prosessi on kuiva, kemikaaliton ja erittäin tehokas puhdistamaan nykyaikaisille puolijohdelaiteille ominaisia mikroskooppisia piirteitä. Tämä artikkeli tarjoaa kattavan teknisen johdannon puolijohteisiinplasman puhdistusaineet. Tutkimme plasman perusfysiikkaa, erittelemme tyypillisen järjestelmän muodostavat komponentit, tutkimme suorituskyvyn määritteleviä keskeisiä teknisiä eritelmiä ja keskustelemme tämän puolijohteiden tarkastuslaitteen ratkaisevasta roolista puolijohteiden valmistuksessa ja pakkaamisessa. Olitpa insinööri, joka määrittelee uusia laitteita, teknikko, joka käyttää näitä työkaluja tai haluat vain ymmärtää puolijohteiden toimitusketjun avainteknologiaa, tämä artikkeli antaa sinulle tarvitsemasi olennaiset tiedot.
A Puolijohdeplasman puhdistusaineon tarkkuustyökalu, joka hyödyntää plasman ainutlaatuisia ominaisuuksia puolijohdekiekkojen, sirupakettien, lyijykehysten ja muiden elektronisten komponenttien puhdistamiseen. Ytimessä laite tuottaa sähköpurkauksen matalapaineisessa kaasussa, mikä luo erittäin reaktiivisen ympäristön. Tämä plasma – aineen neljäs tila – sisältää monimutkaisen yhdistelmän erittäin energisiä hiukkasia: ioneja, jotka pommittavat pintaa fyysisesti, vapaita radikaaleja, jotka reagoivat kemiallisesti epäpuhtauksien kanssa, ja elektroneja, jotka auttavat ylläpitämään purkausta. Fysikaalisen ja kemiallisen vaikutuksen yhdistelmä poistaa tehokkaasti orgaaniset jäämät, oksidit ja hiukkaskontaminaation vahingoittamatta herkkiä elektronisia rakenteita.
Plasmapuhdistuksen perusperiaate on yllättävän yksinkertainen kuvailla, mutta silti tyylikäs. Prosessikammio tyhjennetään kontrolloidulle alipainetasolle. Prosessikaasua – tyypillisesti happea, argonia, vetyä tai seosta – johdetaan kammioon. Radiotaajuus (RF) tai mikroaaltoteho syötetään sitten kaasuun, ionisoi se ja luo plasman. Plasman sisällä happiradikaalit (O*) reagoivat aggressiivisesti hiilivetyjen epäpuhtauksien kanssa muuttaen ne haihtuviksi sivutuotteiksi, kuten hiilidioksidiksi ja vesihöyryksi, jotka sitten tyhjiöjärjestelmä poistaa. Samanaikaisesti argon-ionit tarjoavat fyysisen pommituksen, joka auttaa irrottamaan hiukkasia ja aktivoimaan pinnan. Tuloksena on puhdas, kemiallisesti aktivoitu pinta, joka on valmis seuraavaa valmistusvaihetta varten.
Tällä puhdistusmekanismilla on useita kriittisiä etuja. Prosessi on täysin kuiva, joten nestemäisten kemikaalien ja niihin liittyvän jätteen hävittäminen ei ole tarpeen. Se on myös luonnostaan hellävarainen, koska plasman lämpötilaa voidaan säätää tarkasti lämpövaurioiden välttämiseksi. Mikä tärkeintä, se on isotrooppinen, mikä tarkoittaa, että se voi puhdistaa pintoja kaikkiin suuntiin, mukaan lukien suuren kuvasuhteen ominaisuuksien sisäpinnat, joihin nestemäiset puhdistusaineet eivät pääse käsiksi. Näistä syistä Semiconductor Plasma Cleanerista on tullut korvaamaton osa puolijohteiden tarkastuslaitteita edistyneessä puolijohteiden valmistuksessa, MEMS-valmistuksessa ja laitepakkauksessa.
ModerniPuolijohdeplasman puhdistusaineon monimutkainen sähkömekaaninen järjestelmä, joka koostuu useista kriittisistä osajärjestelmistä, joista jokaisella on erityinen rooli puhdistusprosessissa. Näiden komponenttien ymmärtäminen on olennaista insinööreille, jotka vastaavat tämän tyyppisten puolijohteiden tarkastuslaitteiden määrittelystä, käytöstä ja ylläpidosta. Seuraavassa taulukossa on yksityiskohtainen erittely tärkeimmistä komponenteista ja niiden tärkeimmistä ominaisuuksista.
| Komponentti | Toiminto | Keskeiset valintakriteerit |
| Tyhjiökammio | Sulkee prosessointiympäristön ja ylläpitää tyhjiöolosuhteet plasman muodostusta varten. | Materiaali (alumiiniseos vs. ruostumaton teräs), tilavuus, sisägeometria, peruspaine (yleensä 10^-5 Torr). |
| RF-virtalähde ja vastaava verkko | Luo ja toimittaa RF-tehoa (tyypillisesti 13,56 MHz) plasman luomiseksi ja ylläpitämiseksi. | Taajuus (13,56 MHz on teollisuusstandardi), teho, impedanssin sovituskyky. |
| Kaasun jakelujärjestelmä | Ohjaa ja säätelee prosessikaasujen (O2, Ar, H2, CF4) virtausta kammioon. | Massavirtauksen säätimet (MFC), kaasun puhtaus (tyypillisesti 99,999 % tai enemmän), kaasulinjojen lukumäärä. |
| Tyhjiöpumppujärjestelmä | Evakuoi kammion vaaditulle alipainetasolle ja poistaa prosessin sivutuotteet. | Pumpun tyyppi (pyörivä siipi + turbomolekyyli), pumppausnopeus, lopullinen alipainetaso. |
| Elektrodikokoonpano | Kytkee RF-tehon plasmaan; voi olla kapasitiivinen tai induktiivinen kytkentä. | Elektrodin geometria (rinnakkaislevy vs. etäplasma), materiaalit (alumiini, pii), jäähdytys. |
| Paineensäätöjärjestelmä | Ylläpitää vakaan prosessipaineen kuristusventtiilin ja paineanturien kautta. | Paineanturin tyyppi (kapasitanssimanometri, Pirani-mittari), ohjaustarkkuus, vasteaika. |
| Ohjaus- ja valvontajärjestelmä | Integroi kaikki järjestelmän toiminnot ja valvoo prosessiparametreja; sisältää usein HMI-kosketusnäytön. | Ohjelmistoliittymä, tiedonkeruu, reseptien hallinta, hälytystoiminnot, liitettävyys (SECS/GEM automaatioon). |
Tehtaamme kiinnittää erityistä huomiota näiden komponenttien integrointiin ja optimointiin. Esimerkiksi RF-taajuuden valinnalla on syvällinen vaikutus plasman tiheyteen ja ionienergiaan. Vaikka 13,56 MHz on alan standardi, koska se on luokiteltu teolliseksi, tieteelliseksi ja lääketieteelliseksi (ISM) taajuusalueeksi, elektrodikokoonpanon valinta määrittää, toimiiko kammio suorassa plasma- vai alavirran plasmatilassa. Suoraplasmajärjestelmä (kapasitiivisesti kytketty) tuottaa energisemmän plasman, joka sopii fyysiseen puhdistukseen ja pintaaktivointiin, kun taas alavirran (induktiivisesti kytketty) järjestelmä on hellävaraisempi ja välttää ionivaurioita, mikä tekee siitä ihanteellisen herkille puolijohdelaiteille.
Täysin luonnehtiaksesi aPuolijohdeplasman puhdistusaine, insinöörien on ymmärrettävä joukko teknisiä tietoja, jotka määrittelevät sen puhdistuskyvyn, suorituskyvyn ja toiminta-alueen. Nämä parametrit vaikuttavat suoraan prosessin tuloksiin, ja ne tulee arvioida huolellisesti valittaessa tämän tyyppisiä puolijohteiden tarkastuslaitteita. Alla oleva taulukko tarjoaa yksityiskohtaisen yleiskatsauksen tyypillisen puolijohdeplasmanpuhdistusjärjestelmän kriittisistä teknisistä tiedoista.
| Parametri | Tyypillinen arvoalue | Vaikutus suorituskykyyn |
| Kammion tilavuus | 20-200 litraa | Määrittää erän koon; suurempiin kammioihin mahtuu suurempia substraatteja tai enemmän kiekkoja ajoa kohden. |
| RF-teholähtö | 50 W - 10 kW | Suurempi teho mahdollistaa suuremman plasmatiheyden, mikä nopeuttaa puhdistusta ja pinttyneiden epäpuhtauksien poistamista. |
| RF-taajuus | 13,56 MHz tai 2,45 GHz (mikroaalto) | 13,56 MHz on vakiona; Mikroaaltouuni (2,45 GHz) tuottaa ionisoituneempaa plasmaa erikoisprosesseja varten. |
| Peruspaine | 10^-5 - 10^-6 Torr | Alempi peruspaine vähentää taustakontaminaatiota ja parantaa prosessin puhtautta. |
| Prosessipaine | 50-500 mTorr | Alempi paine tuottaa enemmän suunnattua ionipommitusta; korkea paine tehostaa kemiallisia reaktioita. |
| Kaasun virtauksen ohjaus | 0 - 500 sccm (vakiokuutiosenttimetriä/min) | Tarkka virtauksen säätö varmistaa toistettavan kaasukoostumuksen ja puhdistustulokset. |
| Lämpötilan tasaisuus | +/- 5°C alustan poikki | Tasainen lämpötila varmistaa tasaisen puhdistuksen kaikissa alustan osissa. |
| Plasman tasaisuus | Tyypillisesti +/- 5 % vaihtelua kammion välillä | Hyvä tasaisuus varmistaa, että erässä kaikki substraatit saavat saman puhdistusannoksen. |
| Kierrosaika | 2-20 minuuttia (pumppaa ilmaan) | Lyhyempi sykliaika lisää läpimenoa; tasapaino puhdistustehokkuuden kanssa on avainasemassa. |
Nämä tiedot eivät ole mielivaltaisia. Esimerkiksi 10^-5 Torrin peruspaine on välttämätön jäännösvesihöyryn ja hapen minimoimiseksi kammiossa ennen prosessikaasun syöttämistä, mikä estää ei-toivotut reaktiot. RF-taajuus 13,56 MHz on kansainvälisesti sovittu ISM-taajuus, joka on valittu välttämään radioviestinnän häiriöitä. Kaasun virtauksen ohjauksen tarkkuus, joka saavutetaan tyypillisesti lämpömassavirtauksen säätimillä, on säilytettävä +/- 1 %:n sisällä asetuspisteestä, jotta varmistetaan erästä toiseen toistettavuus. Tehtaallamme ylläpidämme tarkkoja kalibrointistandardeja ja toimitamme yksityiskohtaiset prosessien kelpuutuspaketit jokaiseen järjestelmään, mikä varmistaa, että asiakkaillamme on tiedot, joita he tarvitsevat prosessiensa validointiin.
Ennen plasmapuhdistuksen laajaa käyttöönottoa puolijohdevalmistajat luottivat ensisijaisesti märkäkemiallisiin puhdistusmenetelmiin. Näihin prosesseihin kuuluu kiekkojen upottaminen sarjaan kemiallisia kylpyjä – tyypillisesti aggressiivisia happojen ja hapettimien seoksia, kuten "piraija"-liuosta (rikkihappo ja vetyperoksidi) tai RCA-puhtaita (SC-1 ja SC-2). Vaikka märkäpuhdistus on tehokasta monissa sovelluksissa, sillä on luontaisia rajoituksia, jotka tulevat yhä ongelmallisemmiksi laitteen mittojen pienentyessä. Kun teollisuus siirtyi mikronimittakaavasta alle 100 nm:iin, märkäpuhdistuksen rajoituksista tuli kriittisiä, ja plasmapohjaiset tekniikat nousivat ylivoimaiseksi vaihtoehdoksi.
Harkitse kokemusta suuresta puolijohdepakkauslaitoksesta, joka kamppaili tuottohäviöiden kanssa langanliitosprosessissaan. Kokoonpanolinja käytti märkäpuhdistusvaihetta liimatyynyjen valmistukseen, mutta saanto pysyi sitkeästi alle 95 %. Syyllinen oli mikrokontaminaatio: puhdistuskemikaalien jäämät ja kosteus jäivät kiinni liimatyynyn pinnan alle, mikä esti luotettavan kultalangan kiinnittymisen. Prosessin arvioinnin jälkeen insinööritiimi korvasi märkäpuhdistusvaiheen plasmapohjaisella puhdistusprosessilla. Tuotto hyppäsi heti 99,3 prosenttiin ja pakkauslinja on säilyttänyt tämän suorituskyvyn yli kolmen vuoden ajan. Tämä ei ole yksittäinen tarina; se kuvastaa alan perustavanlaatuista muutosta.
Plasmapuhdistuksen edut märkäpuhdistukseen verrattuna ovat lukuisia ja merkittäviä:
1. Ei kemiallisia jäämiä.Märkäpuhdistus perustuu kemikaaleihin, jotka on huuhdeltava huolellisesti pois. Epätäydellinen huuhtelu jättää jäämiä, jotka voivat häiritä myöhempiä prosesseja aiheuttaen tartuntahäiriöitä ja korroosiota. Plasmapuhdistus on kuivaprosessi, joka tuottaa vain haihtuvia sivutuotteita (kaasuja), jotka pumpataan pois jättämättä jäämiä.
2. Ei mekaanisia vaurioita.Märkäpuhdistuksessa vaadittava fyysinen sekoitus voi aiheuttaa herkkien rakenteiden sortumista tai irtoamista. Tämä on erityisen tärkeää MEMS-laitteiden suuren kuvasuhteen ominaisuuksille ja herkälle rakenteelle, kuten kehittyneiden pakkausten sidostyynyille. Plasmapuhdistus välttää mekaaniset voimat kokonaan.
3. Isotrooppinen puhdistustoiminto.Märkäpuhdistus perustuu nestemäisiin kemikaaleihin, joiden täytyy valua pintaan ja niistä ulos. Nesteiden pintajännitys voi estää niitä pääsemästä kapeiden kaivantojen pohjalle. Plasman reaktiiviset radikaalit ovat kaasumaisia, joten ne voivat tunkeutua ja puhdistaa kaikki altistuvat pinnat ominaisuuksien geometriasta riippumatta.
4. Matala prosessilämpötila.Märkäpuhdistus vaatii usein kohotettuja lämpötiloja vaadittujen reaktionopeuksien saavuttamiseksi, mikä voi rasittaa herkkiä materiaaleja ja aiheuttaa lämpölaajenemisvirheitä. Plasmapuhdistus voidaan suorittaa lähellä ympäristön lämpötiloja, jolloin puhdistettavien materiaalien eheys säilyy.
5. Ei vaarallisia jätteitä.Märkäpuhdistuksen kemialliset sivutuotteet on käsiteltävä ja hävitettävä vaarallisena jätteenä, mistä aiheutuu merkittäviä ympäristönsuojelukustannuksia. Plasmapuhdistuksessa syntyy vain kaasumaisia sivutuotteita, jotka voidaan pestä tavallisilla torjuntajärjestelmillä.
6. Johdonmukaiset, toistettavat tulokset.Plasmaparametrien, kuten tehon, paineen ja kaasuvirtauksen, säätö on erittäin tarkkaa. Hyvin suunniteltuPuolijohdeplasman puhdistusainetuottaa identtiset olosuhteet jokaiselle erälle poistaen märkäpuhdistukseen vaikuttavan eräkohtaisen vaihtelun.
7. Vähennetyt prosessivaiheet.Märkäpuhdistus vaatii tyypillisesti useita prosessivaiheita: upottaminen puhdistuskylpyyn, huuhtelu ja kuivaus. Plasmapuhdistus on yksivaiheinen, yksinkertainen toimenpide. Tämä vähentää laitteen jalanjälkeä, prosessiaikaa ja käyttäjän käsittelyä.
Alan siirtyminen plasmapuhdistukseen ei ole vain tekninen mieltymys; se on taloudellinen ja laatuvaatimus. Puolijohdelaitteiden kutistuessa edelleen ja pakkaustekniikat vaativammiksi, tarve kuivalle, jäännökselle ja vaurioitumattomalle puhdistusmenetelmälle vain kasvaa. Semiconductor Plasma Cleaner on todistettu, kypsä tekniikka, joka täyttää nämä tiukat vaatimukset.
Yksi yleisimmistä kysymyksistä insinööreiltä, jotka arvioivat aPuolijohdeplasman puhdistusaineon: mitä tämä laite voi todella poistaa? Vastaus riippuu plasmatyypistä ja valitusta prosessikaasusta. Plasmapuhdistuksella voidaan käsitellä kolmea ensisijaista kontaminaatioluokkaa, joista jokainen vaatii erilaista lähestymistapaa ja kemiaa. Näiden luokkien ymmärtäminen on välttämätöntä prosessikehityksen ja laitevalinnan kannalta. Tehtaamme on kehittänyt kattavan valikoiman plasmapuhdistusratkaisuja, joiden prosessireseptit on optimoitu tietyille kontaminaatiotyypeille.
Luokka 1: Orgaaninen kontaminaatio.Tämä luokka sisältää fotoresistijäämät, sormenjäljet, öljyt, rasvat ja muut hiilivedyt, jotka joutuvat puolijohdekäsittelyn aikana. Nämä epäpuhtaudet ovat usein läsnä ohuina, näkymättöminä kalvoina, jotka voivat häiritä myöhempiä kerrostumia tai sitoutumista. Orgaanisen poiston standardimenetelmä on happiplasma. Reaktiiviset happiradikaalit reagoivat orgaanisessa materiaalissa olevan hiilen ja vedyn kanssa muodostaen haihtuvaa hiilidioksidia ja vesihöyryä, jotka poistetaan. Plasma toimii erittäin tehokkaana, tuhoamattomana "palamisprosessina" alhaisessa lämpötilassa. Erityisen sitkeitä orgaanisia jäämiä varten voidaan käyttää hapen ja argonin tai vedyn seosta tehostamaan kemiallista reaktiota.
Luokka 2: Epäorgaaninen kontaminaatio.Tähän luokkaan kuuluvat luonnolliset oksidit (piidioksidi, alumiinioksidi), metallioksidit ja muut epäorgaaniset jäännökset. Nämä epäpuhtaudet poistetaan tyypillisesti pelkistävällä plasmalla. Yleinen lähestymistapa on vety-argon-plasma, jossa vetyradikaalit pelkistävät metallioksidin takaisin puhtaaksi metalliksi poistaen tehokkaasti oksidikerroksen. Vaihtoehtoisesti fluoripohjaista plasmaa (käyttäen CF4:ää tai SF6:ta) voidaan käyttää oksidien syövytykseen, mutta tämä on tehtävä varoen, koska fluori on aggressiivista ja voi vahingoittaa alla olevaa materiaalia. Kaasuseoksen valinta ja prosessiparametrit on kalibroitava huolellisesti oksidin poistamiseksi alustan pintaa muuttamatta. Oksideissa plasma pelkistää oksidin metalliseen tilaan, poistaa kerroksen ja aktivoi pinnan tarttumista varten.
Kategoria 3: Hiukkaskontaminaatio.Tähän luokkaan kuuluvat mikroskooppiset pölyhiukkaset, metallihiutaleet ja muut pinnalle laskeutuvat hiukkaset. Nämä voivat aiheuttaa vikoja myöhemmissä prosesseissa ja voivat olla sähkövuotojen lähteitä. Hiukkasten poisto saavutetaan fysikaalisella sputteroinnilla käyttämällä argonplasmaa. Argon-ionit iskevät pintaan riittävällä energialla irrottaakseen hiukkaset, jotka sitten tyhjiöjärjestelmä kuljettaa pois. Tämä on puhtaasti fyysinen puhdistusprosessi, ja se poistaa tehokkaasti erikokoisia hiukkasia. Sitä on kuitenkin käytettävä riittävällä energialla, jotta pinta tai laitteen ominaisuudet eivät vahingoitu.
Seuraavassa taulukossa on tarkempi kartoitus kontaminaatiotyypeistä sopivaan plasmakemiaan.
| Saastumistyyppi | Yleiset lähteet | Plasmakemia | Puhdistusmekanismi |
| Fotoresistijäämät | Litografia, etsaus, irrotusprosessit | Happiplasma (O2) argonapulla | Kemiallinen hapetus: O* + CxHy → CO2 + H2O |
| Alkuperäinen oksidi (SiO2) | Altistuminen ilmalle käsittelyn ja käsittelyn aikana | Vety-argon plasma (H2/Ar) | Kemiallinen pelkistys: H* + SiO2 → Si + H2O |
| Metallioksidit (Al2O3, CuO) | Hapettumista käsittelyn aikana, erityisesti korkeissa lämpötiloissa | Vetyplasma (H2) argonin kantajalla | Kemiallinen pelkistys: H* + MO → M + H2O |
| Sormenjäljet, öljyt, rasvat | Käsittely käyttäjien toimesta ja varastointi | Happiplasma fluorilla puhdas | Kemiallinen hapetus ja haihtuminen |
| Hiukkaset (pöly, metallilastut) | Ympäristö, laitteiden kuluminen | Argon sputtering plasma | Fyysinen pommitus: Ar+ + hiukkanen → ulostyöntö |
| Fluorihiilijäämät | Plasmasyövytys CF4- tai SF6-kaasuilla | Happiplasma, jossa on Ar | Fluorihiilikalvon kemiallinen hapetus |
Tehtaamme tarjoaa kattavan prosessikehityspalvelun, joka auttaa asiakkaita optimoimaan plasmapuhdistusreseptinsä erityisiin kontaminaatiohaasteisiinsa. Ylläpidämme tietokantaa vakiintuneista prosesseista sadoille alustoille ja epäpuhtauksille, ja tekninen tiimimme voi suunnitella räätälöityjä reseptejä ainutlaatuisiin sovelluksiin. Tämä varmistaa, että Semiconductor Plasma Cleaner tarjoaa optimaalisen suorituskyvyn erityisiin valmistusvaatimuksiisi.
Vaikka puolijohteiden plasmapuhdistus on välttämätöntä kiekkojen valmistuksessa, sen vaikutus pakkausvaiheeseen on luultavasti vieläkin syvällisempi. Pakkaaminen – puolijohdesuulakkeen liittäminen ulkomaailmaan ja mekaaninen ja ympäristönsuojelu – sisältää joukon kriittisiä vaiheita: muotin kiinnittäminen, langan liittäminen, kapselointi ja lyijyn muodostaminen. Jokainen näistä vaiheista edellyttää puhtaita, kemiallisesti aktiivisia pintoja vahvojen ja luotettavien liitosten varmistamiseksi. Pakkaamisvaiheessa olevat epäpuhtaudet ovat suuri sadonmenetysten ja peltovaurioiden lähde, ja plasmapuhdistus on osoittautunut tehokkaimmaksi menetelmäksi niiden poistamiseksi.
Jos haluat ymmärtää plasmapuhdistuksen vaikutuksen pakkauksen tuottoon, harkitse langan liimausprosessia. Johdinliittäminen on kypsä tekniikka, mutta se on edelleen hallitseva menetelmä sähköliitäntöjen tekemiseen muotin ja lyijyrungon välillä. Prosessi käyttää ultraäänienergiaa, lämpöä ja painetta muodostamaan hitsin kulta- tai kuparilangan ja muotin sidostyynyn välille. Luotettavan sidoksen muodostuminen edellyttää, että sidostyynyn pinnassa ei saa olla orgaanista kontaminaatiota, oksideja ja hiukkasia. Nämä epäpuhtaudet toimivat esteenä ja estävät vahvan hitsin edellyttämän läheisen metallikontaktin. Tuloksena on heikko sidos, joka voi epäonnistua myöhemmän käsittelyn aikana tai tuotteen käyttöiän aikana.
Tyypillisessä puolijohteiden kokoonpanolinjassa muottierän sidostyynyn pinnat voivat olla saastuttamia kuutiosahasta, varastoinnista tai käsittelystä syntyneillä jäännöksillä. Lankasidosten alkuperäinen tuotto voi olla 95 %, mikä tarkoittaa, että 5 % sidoksista on heikkoja tai tarttumattomia. Tämä tarkoittaa suoraan romua: jokainen heikko sidos vaatii uudelleenkäsittelyä tai johtaa romutettuun muotiin. Kuvittele nyt plasmapuhdistusvaiheen vaikutus, joka suoritetaan välittömästi ennen langan liittämistä. Plasma poistaa orgaaniset jäännökset, vähentää natiivioksidia ja aktivoi kemiallisesti sidostyynyn pinnan tehden siitä erittäin herkän sitoutumiselle. Plasmapuhdistetun erän saanto kasvaa 99,5 %:iin, mikä vähentää sidoksen epäonnistumisastetta 90 %. Tämä ei ole teoreettinen laskelma; se on todellinen tulos, joka on saavutettu useilla pakkauslinjoilla.
Muita pakkausprosesseja, jotka hyötyvät merkittävästi plasmapuhdistuksesta, ovat:
Plasmapuhdistuksen vaikutus pakkausten saantoon voidaan mitata määrällisesti. Seuraavassa taulukossa on esitetty tyypillisiä parannuksia, jotka havaitaan pakkauslinjoissa plasmapuhdistusvaiheen käyttöönoton jälkeen prosessivirtauksessa.
| Pakkausprosessi | Saanto ennen plasmapuhdistusta | Saanto plasmapuhdistuksen jälkeen | Sadon parantaminen |
| Langan liimaus (kultapallosidos) | 94-96 % | 99-99,5 % | 3-5 % |
| Die Attach (tarraliitos) | 92-94 % | 98,5-99,5 % | 4-6 % |
| Alitäyttö (tyhjiötön virtaus) | 88-92 % | 97-98,5 % | 6-8 % |
| Muovaus (tarttuminen) | 90-93 % | 97-98 % | 4-6 % |
Puolijohdeplasman puhdistusaine -järjestelmämme on suunniteltu pakkaussovelluksia ajatellen, ja ne tarjoavat ominaisuuksia, kuten säädettävän elektrodivälin, eräkäsittelyominaisuudet ja integroinnin automatisoituihin käsittelyjärjestelmiin. Ymmärrämme, että puolijohdepakkausten suuren volyymin ympäristössä luotettavuudesta ja toistettavuudesta ei voida neuvotella. Laitteemme tarjoavat tasaisen suorituskyvyn, jota tarvitaan tuoton maksimoimiseksi ja jätteen vähentämiseksi.
Valitse sopivaPuolijohdeplasman puhdistusainetietylle sovellukselle on kriittinen päätös, joka edellyttää teknisten vaatimusten ja toiminnallisten rajoitteiden jäsenneltyä arviointia. Valinta koskee tasapainottavia tekijöitä, kuten puhdistustehokkuutta, suorituskykyä, kustannuksia ja yhteensopivuutta olemassa olevien prosessien kanssa. Semiconductor Plasma Cleaner on merkittävä pääomainvestointi, ja väärän järjestelmän valinta voi johtaa huonompaan suorituskykyyn ja turhiin kustannuksiin. Tehtaamme on kehittänyt jäsennellyn valintakehyksen, joka auttaa asiakkaita navigoimaan tässä prosessissa ja valitsemaan heidän tarpeisiinsa optimaalisesti sopivan järjestelmän.
Vaihe 1: Määritä poistettava epäpuhtaus.Ensimmäinen askel on tunnistaa poistettavan saastumisen tyyppi. Onko se orgaaninen (fotoresisti, öljy), epäorgaaninen (oksidi) vai hiukkasmainen? Erilaiset epäpuhtaudet vaativat erilaisia plasmakemiaa ja prosessiolosuhteita. Esimerkiksi happiplasma on tehokas orgaanisen poistoon, kun taas vetyplasma tarvitaan oksidin poistamiseen. Semiconductor Plasma Cleaner -puhdistimen valinnan tulee tukea vaadittua kaasukemiaa.
Vaihe 2: Luonnehdi substraattia.Substraatin materiaali ja geometria ovat kriittisiä valintatekijöitä. Mikä on materiaali? Onko se piitä, galliumarsenidia vai keramiikkaa? Materiaali voi olla herkkä tietyille plasmaolosuhteille. Esimerkiksi jotkut materiaalit ovat herkkiä ionipommituksen aiheuttamille vaurioille ja vaativat "pehmeää" plasmaa (alavirran plasmakonfiguraatio). Geometria on myös tärkeä: onko alustassa hauraita rakenteita, jotka voivat vaurioitua fyysisen pommituksen seurauksena? Onko siinä suuren kuvasuhteen ominaisuuksia, jotka vaativat isotrooppista puhdistusta? Vastaukset näihin kysymyksiin määräävät tarvittavan elektrodikokoonpanon ja tehotiheyden.
Vaihe 3: Arvioi läpimenovaatimukset.Kuinka monta alustaa on puhdistettava tunnissa? Tämä määrittää tarvittavan kammion koon ja erän tai inline-kokoonpanon. Suuren volyymin tuotannossa on parempi käyttää suurempi kammio, johon mahtuu substraattierä. Tutkimus- ja kehitystyössä pienempi kammio, jossa on nopea kiertokulku, on sopivampi. Semiconductor Plasma Cleaner -puhdistimen sykliaika (mukaan lukien pumppaus, prosessi ja ilmaus) on sovitettava yhteen tuotannon kokonaisajan kanssa.
Vaihe 4: Arvioi puhdastilaympäristö.Puolijohteiden valmistusympäristö on hyvin hallinnassa. Semiconductor Plasma Cleanerin on täytettävä puhdastilavaatimukset, mukaan lukien puhtausluokka, ilmanvaihto ja sähkömagneettinen yhteensopivuus. Myös laitejalanjälki ja käytettävissä oleva lattiatila on otettava huomioon.
Vaihe 5: Arvioi kaasun toimitus ja vähennys.Puolijohdeplasman puhdistusaine vaatii erittäin puhtaiden prosessikaasujen syöttöä ja keinon pakokaasujen vähentämiseksi (turvalliseksi käsittelyksi). Kaasunsyöttöjärjestelmän on kyettävä toimittamaan vaaditut kaasut oikealla virtausnopeudella ja puhtaudella. Puhdistusjärjestelmä on suunniteltava käsittelemään tiettyjä plasmapuhdistusprosessin sivutuotteita (esim. haihtuvat orgaaniset yhdisteet, fluoriyhdisteet).
Vaihe 6: Harkitse automaatiota ja integrointia.Nykyaikaisessa puolijohdevalmistuslaitoksessa Semiconductor Plasma Cleaner on harvoin itsenäinen työkalu. Se on tyypillisesti integroitu automatisoituun tuotantolinjaan. Järjestelmän on kyettävä olemaan yhteydessä tehtaan automaatio- ja ohjausjärjestelmiin, tyypillisesti SECS/GEM-protokollan (SEMI Equipment Communications Standard/Generic Equipment Model) kautta.
Seuraavassa taulukossa on yhteenveto tärkeimmistä päätöstekijöistä ja kysymyksistä, joihin on vastattava jokaisessa valintaprosessin vaiheessa.
| Valintatekijä | Kysymyksiä |
| Saastumistyyppi | Mitä materiaaleja pitää poistaa? (Orgaaninen, oksidi, hiukkaset?) |
| Alustan ominaisuudet | Mikä on materiaali? Onko se hauras? Onko siinä korkean kuvasuhteen ominaisuuksia? |
| Suorituskykyvaatimus | Kuinka monta substraattia tunnissa on käsiteltävä? |
| Puhdastilaympäristö | Mikä on puhdastilaluokka? Mikä on käytettävissä oleva lattiapinta-ala? |
| Kaasun toimitus ja päästöjen vähentäminen | Mitä prosessikaasuja tarvitaan? Miten pakokaasuja vähennetään? |
| Automaatio ja integrointi | Onko järjestelmän integroitava tehdasautomaatioon (SECS/GEM)? |
Tehtaamme tekninen tiimi on käytettävissä auttamaan valintaprosessissa tarjoamalla yksityiskohtaisia teknisiä tietoja, prosessiesittelyä ja kustannus-hyötyanalyysiä. Ymmärrämme, että jokainen sovellus on ainutlaatuinen, ja olemme sitoutuneet auttamaan asiakkaitamme valitsemaan Semiconductor Plasma Cleanerin, joka tarjoaa tehokkaimman ja tehokkaimman puhdistusratkaisun heidän erityistarpeisiinsa.
Kysymys 1: Vahingoittaako plasmapuhdistus puolijohdekiekkojen tai laitteiden pintaa?
Vastaus: Kun plasmapuhdistus käytetään oikeilla prosessiparametreilla, se on hellävarainen, ainetta tuhoamaton prosessi. Keskeisiä tekijöitä ovat RF-tehotaso, prosessipaine ja prosessikaasun valinta. Suorat plasma (kapasitiivisesti kytketyt) järjestelmät tuottavat plasmaa, jolla on korkeampi ionienergia, jota voidaan käyttää aggressiiviseen puhdistukseen tai pintaaktivointiin. Herkkiä materiaaleja varten voidaan käyttää alavirran plasmajärjestelmää (jossa plasma tuotetaan etänä ja neutraalit radikaalit kuljetetaan kiekolle) ionipommituksen aiheuttamien vaurioiden välttämiseksi. Tarjoamme kattavan prosessikehityspalvelun varmistaaksemme, että plasmapuhdistusreseptisi ei vahingoita alustaa.
Kysymys 2: Mitä eroa on happiplasman ja argonplasmapuhdistuksen välillä?
Vastaus: Happiplasmapuhdistus perustuu ensisijaisesti kemiallisiin reaktioihin. Reaktiiviset happiradikaalit hapettavat orgaanisia epäpuhtauksia ja muuttavat ne haihtuvaksi hiilidioksidiksi ja vesihöyryksi. Argonplasmapuhdistus on ensisijaisesti fysikaalinen prosessi: argon-ionit pommittavat pintaa fyysisesti ja irrottavat hiukkasia ja sputteroivat fyysisesti ohuita kerroksia. Happiplasma on ihanteellinen orgaanisten jäämien poistamiseen, kun taas argonplasmaa käytetään pintaaktivointiin ja kemiallisesti sitoutumattomien hiukkasten poistamiseen. Monissa plasmapuhdistusprosesseissa käytetään hapen ja argonin seosta yhdistämään kemiallinen ja fyysinen puhdistustoiminto.
Kysymys 3: Mikä on puolijohdeplasmapuhdistimen tyypillinen prosessisyklin aika?
Vastaus: Tyypillisen plasmapuhdistusprosessin sykliaika on 5-20 minuuttia. Tämä sisältää pumppausajan (tyhjiön saavuttamiseksi), prosessiajan (plasmapuhdistusvaihe) ja tuuletusajan (kammion palauttamiseksi ilmakehän paineeseen). Todellinen sykliaika riippuu kammion tilavuudesta, tyhjiöpumpun nopeudesta ja tarvittavasta puhdistusajasta. Tehtaamme Semiconductor Plasma Cleaner -järjestelmät on suunniteltu nopeaan pumppaamiseen ja tehokkaaseen käsittelyyn. Tyypilliset sykliajat ovat 8-12 minuuttia tavallisissa eräsovelluksissa.
Kysymys 4: Voidaanko puolijohdeplasmapuhdistinta käyttää koottujen laitteiden ja pakkausten puhdistamiseen?
Vastaus: Kyllä, plasmapuhdistusta käytetään laajalti koottujen laitteiden ja pakkausten puhdistamiseen. Tämä tehdään usein ennen muovausta tai kapselointia epäpuhtauksien poistamiseksi ja tarttuvuuden parantamiseksi. Plasmakäsittelyllä voidaan tehokkaasti puhdistaa koko kokoonpanon pinnat, mukaan lukien suulake, lankaliitokset ja lyijykehykset, vahingoittamatta herkkiä komponentteja. On valittava oikeat prosessiparametrit, jotta vältetään kootun laitteen suorituskyky.
Kysymys 5: Miksi 13,56 MHz on yleisin RF-taajuus plasmapuhdistuksessa?
Vastaus: 13,56 MHz:n taajuus on kansainvälisesti tunnustettu teollinen, tieteellinen ja lääketieteellinen (ISM) taajuusalue. Tämä tarkoittaa, että tällä taajuudella toimivien laitteiden ei tarvitse olla lisensoituja eivätkä ne häiritse radioviestintää. Tämä allokaatio tekee 13,56 MHz:stä käytännöllisen standardin plasmakäsittelylaitteille. Muita ISM-taajuuksia, kuten 2,45 GHz (mikroaalto), käytetään myös erikoistuneisiin plasmasovelluksiin, mutta 13,56 MHz on yleisimmin käytetty standardi.
Shenzhen CKD Technology Co., Ltd.,Vuonna 2010 perustettu yritys, jonka pääkonttori sijaitsee Kiinan teknologian innovaatiokeskuksen sydämessä, on johtava huippuluokan tarkkuusannostelu- ja puolijohdepakkauslaitteiden toimittaja, mukaan lukien edistyneet puolijohteiden tarkastuslaitteet. Kattavan valikoiman, joka kattaa useita merkkejä ja malleja, ja laajan valikoiman kaikenlaisia lisävarusteita, takaamme asiakkaillemme vakaan, luotettavan ja jatkuvan tuotannon. Ammattitaitoinen insinööritiimimme toimittaa avaimet käteen -ratkaisuja, ja paikallinen tuki Singaporessa, Malesiassa, Vietnamissa ja Thaimaassa takaa, että sinulla on aina tekninen ja laadunvarmistus tuotannossasi. "Tarkuuden, vakauden ja tehokkuuden" ydinarvojen ohjaamana CKD on tarjonnut älykkäitä valmistuspäivityksiä sadoille yrityksille maailmanlaajuisesti, mikä on voittanut laajaa tunnustusta ja vankan maineen alalla.
ThePuolijohdeplasman puhdistusaineon kriittinen osa nykyaikaista puolijohteiden valmistusta ja pakkaamista. Hyödyntämällä plasman ainutlaatuisia ominaisuuksia – aineen neljättä olomuotoa – se tarjoaa kuivan, jäänteetön ja vaurioitumattoman menetelmän orgaanisen kontaminaatioiden poistamiseen, natiivioksidien vähentämiseen ja pintojen puhdistamiseen. Tekniikka on rakennettu tarkan suunnittelun perustalle: tyhjiökammio, RF-virtalähde, kaasunsyöttöjärjestelmä ja ohjauselektroniikka toimivat yhdessä hallitun plasmaympäristön luomiseksi. Kuten olemme tutkineet, keskeiset tekniset tiedot – peruspaine, RF-teho, kaasuvirtauksen ohjaus – määrittävät suoraan järjestelmän suorituskyvyn ja puhdistusominaisuudet. Semiconductor Plasma Cleaner ei ole pelkkä laite; se on olennainen mahdollistaja korkean tuoton puolijohteiden valmistuksessa, MEMS-valmistuksessa ja kehittyneissä pakkauksissa, mikä takaa pinnan puhtauden, joka on edellytys jokaiselle seuraavalle prosessivaiheelle.
