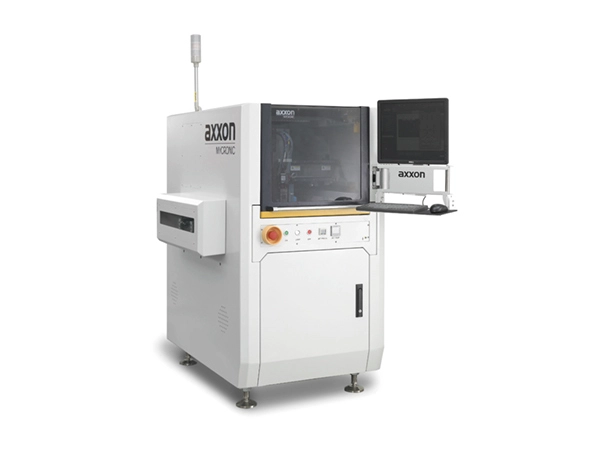

Au-sarjan in-line, täysin automaattiset, nopeat annostelujärjestelmät käsittelevät monenlaisia annostelusovelluksia.
Integroitu runkorakenne varmistaa rakenteellisen vakauden, mikä johtaa pidempään järjestelmän käytettävyyteen, lyhyempiin seisokkeihin ja parempaan tehokkuuteen. Huippuluokan kansainvälisten komponenttien käyttö minimoi vikatiheyden ja alentaa merkittävästi käyttökustannuksia. Vähemmän kuluvia osia säästät hankintakustannuksissa. Huippuluokan lineaarimoottorit yhdistettynä mikroniresoluutioisten lineaariasteikkojen kanssa suljetun silmukan ohjaukseen takaavat erinomaisen tarkkuuden ja luotettavuuden.
Au-sarjaan mahtuu tuotteita erilaisilla substraattikooilla. Se tarjoaa joustavan konfiguraation toiminnallisia moduuleja, kuten kaksiuraa, kaksoisventtiiliä, kallistusominaisuuksia ja kolmivaiheisen pohjalämmityksen. Monipuolinen alusta tukee erilaisia annosteluprosesseja ja liimatyyppejä, mikä mahdollistaa nopean tuotevaihdon. Se tukee myös erilaisten annosteluventtiilien joustavaa konfigurointia, mukaan lukien suihkutusventtiilit ja ruuviventtiilit.
Vähentää manuaalisia toimenpiteitä ja lisää laitteiden käyttöastetta. Tarkka liimamäärän säätö ja tarkat näköalgoritmit parantavat annostelumääriä. Lineaarimoottorikäytöt mahdollistavat nopeamman liikkeen ja minimoivat tuottamattoman matka-ajan.
Poistaa Z-akselin liikkeen tarpeen. Pneumaattiset suihkutusnopeudet saavuttavat jopa 250 pistettä/s – 3–7 kertaa nopeammin kuin perinteinen annostelu –, kun taas pietsosähköinen suihkutusnopeus voi olla jopa 500 pistettä/s. Pystyy annostelemaan niinkin pieniä määriä kuin 3 nL konsistenssilla, jota ei voida saavuttaa perinteisillä menetelmillä. Kosketukseton toiminta estää neulan törmäykset työkappaleeseen, ja kyky annostella pieniä määriä tekee siitä sopivan pieniin tiloihin.
| Perusparametrit | Au99S (Inline Dispensing System for the Semiconductor Industry) |
| Tehovaatimukset | AC230V 8A 50/60Hz; Kone: 1,8 kW; Pohjalämmitys: 1,8 kW |
| Ilmanpainevaatimukset | 90 psi (6 baaria) |
| Mitat | 1050 x 1300 x 1450 mm (L x S x K) |
| Paino | 1370 kg |
| Sertifiointistandardit | CE |
| XYZ-akselin paikannustarkkuus | XY: ±25 µm @ 3σ; Z: ±10 µm @ 3σ |
| XYZ-akselin toistettavuus | XY: ±10 µm @ 3σ; Z: ±5 µm @ 3σ |
| Suurin nopeus | 1500 mm/s (XY) |
| Kiihtyvyys | 1,5 g |
| Ajojärjestelmä | Lineaarimoottori (XY) / servomoottori (Z) |
| Kuljettimen kantavuus | 3 kg |
| Kuljettimen leveyden säätöalue | 35-480 mm |
| PCB:n paksuus | 0-6 mm |
| Viestintäprotokolla | SMEMA |
| Minimi reunaväli | 5,5 mm |
| Z-akselin liike | 40 mm |
| Max. annostelualue (yksi-/kaksikaistainen) | 350 × 480 mm / 350 × 215 mm (L × S) |
| Erittäin tarkka kallistusalue (yksi-/kaksikaistainen) | 245 × 425 mm / 245 × 180 mm (L × S) |
