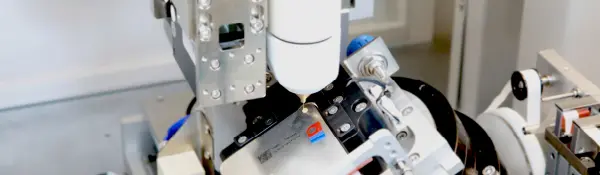

Epäsäännöllisen muotoisille, pyöreille tai kaareville tuotteille järjestelmä käyttää CCD-kameraa ottamaan ulomman ääriviivan, laskee automaattisesti tuotteen keskikohdan ja soveltaa akselin kompensointia. Sitten se ohjaa annostelun ohjausjärjestelmää suorittamaan prosessin. Spatiaalinen liikeradan muunnos on yksinkertainen ja älykäs, mikä varmistaa tarkan paikantamisen.
Laitteisto voi kaapata "MARK"-pisteitä vakiotuotteesta toimimaan paikannusmallina reaaliaikaista vertailua varten tai paikantaa tuotteet havaitsemalla reunapiirteitä. Se antaa oikea-aikaiset hälytykset poikkeavuuksista ja estää tehokkaasti virheet, kuten väärän sijoituksen tai annostelun myöhästymisen.
Valinnaisia ominaisuuksia ovat QR-koodin skannaus, MES-järjestelmän integrointi, nestetason tunnistus ja automaattinen suuttimien puhdistus. Sekä ohjausjärjestelmä että laitteisto hyödyntävät modulaarista rakennetta, mikä varmistaa käytön helppouden sekä nopean huollon ja komponenttien vaihdon.
• Täysin automatisoitu kuvantunnistus ja annostelu
• Alan ensimmäinen 5-akselinen koordinoitu ohjaustekniikka mahdollistaa tarkan annostelun minkä tahansa tuotteen vaatiman tilaradan mukaan
• Kosketukseton laserkorkeudenmittaustekniikka tunnistaa automaattisesti tuotteen korkeuden ja säätää annostelukorkeutta sen mukaan
• Laajat valinnaiset laajennustoiminnot erilaisiin annostelutarpeisiin
- Viihdeelektroniikka
- Kuumaliima-annostelu LCD-polarisaattoreita ja taustavalon pyöreitä reikiä varten
- Matkapuhelimen keskikehyksen onteloiden tiivistysannostelu
- Matkapuhelimen laturin onteloiden tiivistysannostelu
- Musteen annostelu OLED-näytön pyöreiden reikien sisäseinille

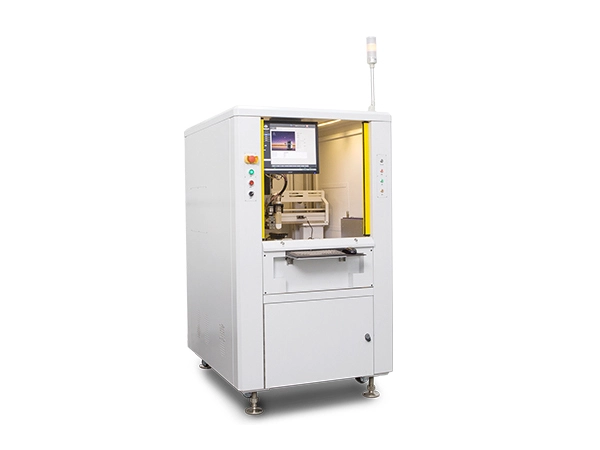

| Perusparametrit | AM500N |
| Tehoa | 220V 3KW 12A 50/60Hz |
| Ilmanpaine | 90 psi (5,5 bar) |
| Mitat | 1000 x 1200 x 1700 (L x S x K); korkeus ei sisällä FFU:ta |
| Laitteen paino | 790 kg |
| Viestintäprotokolla | SMEMA |
| Ajojärjestelmä | Lineaarimoottori (XY), servomoottori (Z/A), DDR (C) |
| Käyttöjärjestelmä | Win7/10 |
| Annostelualue | 3-8 tuumaa; FPC ≤ 150 x 90 mm |
| XYZ Travel | 450 x 600 x 200 mm |
| XYZ-akselin paikannustarkkuus | XY: ±8 μm, Z: ±10 μm (3σ) |
| XYZ-akselin toistettavuus | XY: ±3 μm, Z: ±5 μm (3σ) |
| Max. Nopeus | 1200 mm/s |
| Max. Kiihtyvyys | 1,5 g |
