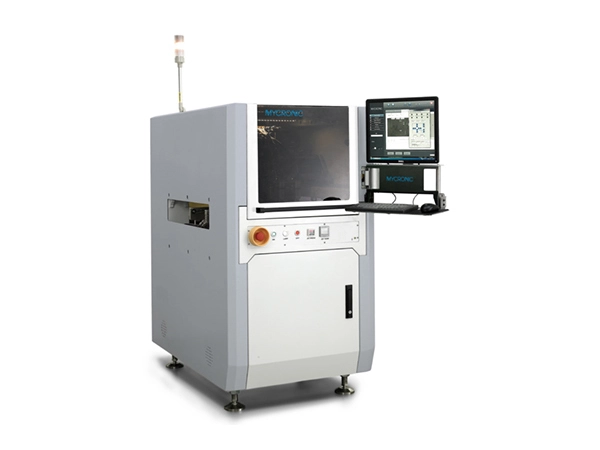

MYJ10X juotospastasuihkutulostusjärjestelmä tukee ei-tasomaisia piirilevyjä (joiden korkeusero on alle 0,4 mm) ja tarjoaa säädettävän juotospastan paksuuden, jonka avulla käyttäjät voivat määrittää eri paksuuksia eri paikoissa. Se tukee tulostamista suoraan komponenteille – joten se sopii 3D-/pinoaviin kokoonpanoprosesseihin – ja tarjoaa korkean tehokkuuden eliminoimalla stensiilien tarpeen.
- Kaavainta ei tarvita; sopii erityisesti sovelluksiin, joissa vaaditaan tiettyjä juotosliitosmuotoja
- Nopea ohjelmointi ja todentaminen eri tuotteille
- Pystyy käsittelemään merkittäviä vaihteluita juotostilavuudessa saman tuotteen vierekkäisten tyynyjen välillä
- Tukee helposti PoP (Package-on-Package) juotosannostelusovelluksia
- Ei vaadi puhdistusta; erittäin helppo huoltaa
- Soveltuu erityisesti tuotteille, joilla on korkea integraatiotiheys
- Joustava annostelu, joka sopii tuotteille, joilla on epätasaiset pinnat (vaihteleva korkeus); juotosmäärän tarkka säätö
| Perusparametrit | MYJ10X In-line juotospastan suihkutusalusta |
| Mitat | 770 x 1200 x 1400 mm (L x S x K) |
| Koneen paino | 650 kg (vakiokokoonpano) |
| Annostelualue | L x S = 350 mm x 475 mm (vakiokokoonpano) |
| Max. PCB-koko (yksikaistainen tila) | L x S = 350 mm x 475 mm |
| Max. PCB-koko (kaksikaistainen tila) | L x S = 350 mm x 210 mm (kaksi raitaa samanaikaisesti) |
| Kuljetin | Korkeus 890–965 mm; standardi SMEMA-viestintä; kaksiraitainen vaihtoehto |
| Kuljettimen kantavuus (sis. kiinnikkeen) | 3kg (muokkaus vaaditaan raskaammille kuormille) |
| Kuljettimen leveyden säätöalue | Yksiurainen: 50–475 mm; kaksiurainen samanaikainen: 50–210 mm |
| PCB:n paksuus | 0,5 mm < T < 6 mm; räätälöinti vaaditaan muille paksuuksille |
| Paikannustarkkuus | ±30 μm @ 3σ (X, Y) |
| Toistettavuus | ±15 μm @ 3σ (X, Y) |
| Max. nopeus | 1000 mm/s (X, Y) |
| Max. kiihtyvyys | 1 g (X, Y) |
|
|
|
| Perusparametrit | Juotospastan suihkutusventtiili |
| Venttiilikokoonpano AP (pieni) | 215–260 μm; 2,1–3,2 nl; 200 Hz |
| Venttiilikokoonpano AG (keskikokoinen) | 330–520 μm; 5-20nl; 160-300 Hz |
| Materiaalin syöttöilman paine | 15,9 psi |
| Suihkutuskorkeus | 0,6±0,1 mm |
| Sertifikaatin tyyppi | CE |
